Втулки запрессовочные CFSO

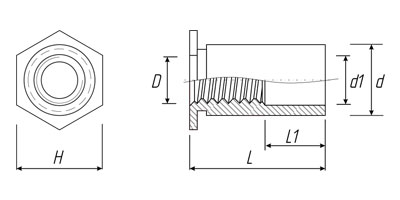

Нерж. сталь	D, мм	Длина L, мм ±0,4 / код												B, мм ±0,13	C, мм -0,13	H, мм	drill, мм	gripp, мм	мм
Нерж. сталь	D, мм	3	4	6	8	10	12	14	16	18	20	22	25	B, мм ±0,13	C, мм -0,13	H, мм	drill, мм	gripp, мм	мм
FSOS	M3(4,2)	3	4	6	8	10	12	14	16	18	—	—	—	3,2	4,1	4,8	4,2	1,0	6,0
FSOS	M3(5,4)	3	4	6	8	10	12	14	16	18	—	—	—	3,2	5,3	6,4	5,4	1,0	6,8
FSOS	M3,5	3	4	6	8	10	12	14	16	18	20	22	25	3,9	5,3	6,4	5,4	1,0	6,8
FSOS	M4	3	4	6	8	10	12	14	16	18	20	22	25	4,8	7,1	7,9	7,2	1,3	8,0
FSOS	M5	3	4	6	8	10	12	14	16	18	20	22	25	5,35	7,1	7,9	7,2	1,3	8,0
F, мм (min)		—				4,0			8,0			11,0

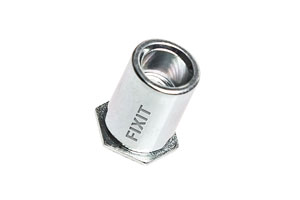

Запрессовочная втулка CFSO (Cup Follower Sleeve for Oiler , втулка скольжения направляющая) представляет собой крепежную деталь для тонколистового металла толщиной от 0,63 мм. Аналоги метиза — сквозные втулки TSO/TSOS.

Ограниченная толщина металла часто становится препятствием для установки винтов, шпилек и других резьбовых элементов, поскольку нет возможности выполнить в материале отверстие с внутренней резьбой. Втулка сквозная запрессовочная решает поставленную задачу. Канавка и зубчатое кольцо втулки обеспечивают фиксацию резьбовых элементов после деформации метиза.

В отличие от глухих запрессовочных проставок, которые можно монтировать с помощью молотка, сквозные втулки CFSO устанавливают только с применением специального оборудования. Прессы с гидравлическим, пневматическим или механическим приводом обеспечивают равномерное распределение нагрузки при запрессовке элементов, что важно для герметичности и надежности соединения.

Процесс монтажа начинается с подготовки отверстия, соответствующего наружному диаметру проставки. Затем втулку вставляют в отверстие с обратной стороны тонколистового изделия. Важно обеспечить точное позиционирование направляющей втулки — это влияет на качество крепления. Затем метиз подвергают деформации на прессе. Сразу после зжапрессовки можно завинчивать внутрь втулки шпильки, винты и другой резьбовой крепеж для подвешивания и фиксации конструктивных элементов.

Достоинства втулок запрессовочных CFSO:

формирование стойки под резьбовой крепеж без применения контактной сварки и термического нагрева;
возможность монтажа в металлические листы с лакокрасочным покрытием;
высокая устойчивость крепежного узла к нагрузкам на вырыв и срез.

Применяют втулки сквозные запрессовочные CFSO в гидравлическом, нефтегазовом и промышленном оборудовании. Материал определяет прочность крепежа и устойчивость соединения к негативному воздействию окружающей среды. Втулки запрессовочные делают из разных металлов и сплавов:

Углеродистая сталь (сталь 20,сталь 45) — проставки повышенной прочности для эксплуатации при средних температурах и давлении. При повышенной влажности в зоне установки применяют оцинкованные запрессовочные втулки.
Нержавеющая сталь (А2) — втулки резьбовые для применения в условиях высокого риска развития коррозии (уличные конструкции, присутствие агрессивных сред).
Алюминий — легкие нержавеющие втулки для малонагруженных резьбовых узлов в электротехнике и других сферах.

При выборе втулки запрессовочной CFSO по материалу следует учитывать рекомендации производителя оборудования, содержащиеся в технической документации к устройствам.
