Втулки запрессовочные CFBSOS

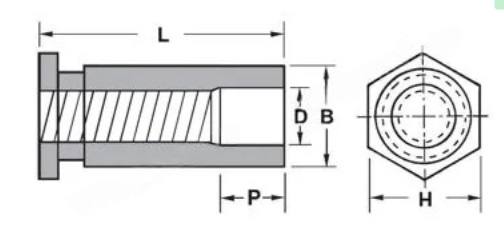

Резьбы х Шаг	Тип		Длина L +0.0,5-0,13													Отверстие для установки +0,08	B -0,013	H	D±0,13	Расстояние для края мин.
	Тип		3	4	5	6	8	10	12	14	16	18	20	22	25
	С±0,25		0	0	0	3,2	4	4	5	6,5	6,5	9,5	9,5	9,5	9,5
M2,5×0,45	CFBSO	CFBSOS				да	да	да	да
M3x0,5						да	да	да	да	да	да	да	да	да	да	4,2	4,19	4,8	3,2	6,0
M3x0,5						да	да	да	да	да	да	да	да	да	да	5,4	5,38	6,4	3,2	7,0
M4x0,7						да	да	да	да	да	да	да	да	да	да	7,2	7,11	7,9	4,8	8,0
M5x0,8						да	да	да	да	да	да	да	да	да	да	7,2	7,11	7,9	5,2	8,0

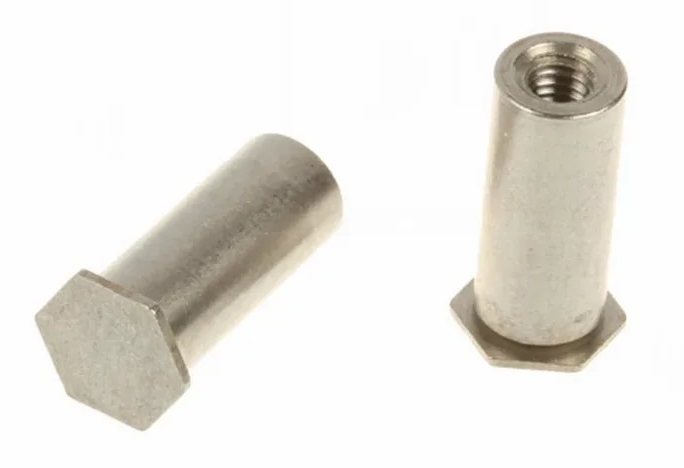

Запрессовочная втулка CF BSOS с глухой резьбой используется для выполнения надежного резьбового крепления элементов к тонким металлическим листам. Деталь представляет собой металлический цилиндр с шестигранником на глухом конце. Внутри проставки нарезана метрическая резьба размером от М2 до М5. Проставка с ограниченной глубиной рассчитана на установку резьбовых метизов с заданной глубиной вкручивания.

Английская аббревиатура в названии крепежного элемента расшифровывается следующим образом:

CF — Carbon Fiber, обозначает защитное антикоррозионное покрытие на втулке;
BSOS — Blind Hole Self-Clinching Standoff, что дословно переводится как “глухая запрессовочная втулка”.

Втулка запрессовочная глухая получила широкое распространение в электронике и электротехнике, в производстве мебели и бытовых устройств, в гидравлических и пневматических устройствах, при выполнении строительно-монтажных работ различного характера. При подборе запрессовочных глухих втулок CF BSOS учитывают следующие факторы:

твердость и толщина листового металла для запрессовки элемента;
размер резьбы крепежа, который планируется монтировать внутрь проставки;
проектная нагрузка в крепежном узле;
условия внешней среды: температурный режим, влажность, контакт с химически агрессивными средами.

Установка запрессовочной глухой втулки CF BSOS осуществляется в предварительно подготовленное монтажное отверстие соответствующего диаметра. При монтаже особую важность играет геометрическая точность позиционирования проставки в отверстии, поскольку осевые отклонения втулки отражаются на герметичности крепления. Холодная деформация проставки осуществляется с помощью пресса. Применение молотков и другого ручного инструмента при установке глухих втулок недопустимо, поскольку ударная нагрузка приводит к потере прочности метиза.

Преимущества глухих запрессовочных втулок CF BSOS:

монтаж проставки осуществляется без контактной сварки и нагрева металла;
запрессовочный крепеж не влияет на качество лакокрасочного покрытия на поверхности листового материала;
применение втулок позволяет выполнять надежные разъемные резьбовые крепления в корпусных деталях и платах;
не требуется навинчивание гайки с обратной стороны крепежного узла за счет глухой резьбы проставки.

Втулки запрессовочные глухие CF BSOS изготавливают из углеродистых и легированных сталей с антикоррозионным цинковым покрытием, из нержавеющих сталей, алюминия, латуни и бронзы. Выбор материала зависит от рабочей нагрузки и сферы применения.
