Втулки запрессовочные BSO

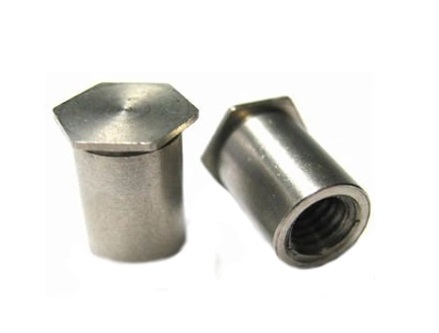

Для формирования резьбовых соединений в тонколистовом металле применяют втулку запрессовочную BSO. Аббревиатура BSO Является сокращением от английского Bushing, Split, Oilless и обозначает втулку скольжения без смазочных материалов. Деталь представляет собой глухую стальную проставку с внутренними насечками для установки шпилек, винтов, болтов и прочего резьбового крепежа. Глухой конец втулки перекрыт сплошным шестигранником, который при установке элемента запрессовывается механическим методом в толщу металла. При деформации тела втулки насечки образуют внутреннюю резьбу. Запрессованная втулка не выступает с обратной стороны листа или платы, монтажное отверстие герметично заполняется метизом.

Для монтажа втулок вручную применяют наборы оправки с адаптерами, тиски и струбцины. Инструмент для ручных работ выбирают с учетом размеров крепежного метиза, а также типа и толщины листового материала. В промышленных масштабах установку метиза осуществляют на прессах с гидравлическим, пневматическим или механическим приводом. Прессы обеспечивают равномерное прижимное усилие и существенно ускоряют процесс установки запрессовочных элементов.

Примеры применения втулок запрессовочных BSO:

изготовление печатных плат и корпусных деталей для электроники, цифровых устройств и компьютеров;
фиксация конструктивных элементов в приборах и механизмах;
крепление к тонколистовым материалам кронштейнов, дверных петель, декоративных накладок и других деталей в строительстве и при выполнении монтажных работ.

Применение запрессовочных втулок BSO обеспечивает выполнение разъемных резьбовых соединений с высокой степенью надежности. При необходимости можно многократно установить и демонтировать винты и другие резьбовые элементы, это не нарушает целостность и герметичность крепежного узла.

Изготавливают запрессовочные втулки BSO из металлов и сплавов методом механической обработки заготовки (прутка или отрезка трубы) на многофункциональных станках. Виды материалов для глухих запрессовочных втулок:

Углеродистая легированная сталь — прочные резьбовые вставки общепромышленного назначения. Для защиты от коррозии втулки из углеродистых сталей подвергают оцинковке.
Нержавеющие стали — втулки глухие с повышенной стойкостью к коррозии универсальные.
Алюминий — легкие нержавеющие проставки для монтажа резьбовых метизов в электронике, автомобилестроении, авиакосмической отрасли.
Латунь, бронза — проставки антифрикционные для конструкций, где важна износостойкость крепежа.

Типоразмерная таблица: запрессовочная глухая втулка BSO

d/L	6	8	10	12	14	16	18	20	22	25
М3	х	х	х	х	х	х	х	х	х	х
М3.5	х	х	х	х	х	х	х	х	х	х
М4	х	х	х	х	х	х	х	х	х	х
М5	х	х	х	х	х	х	х	х	х	х

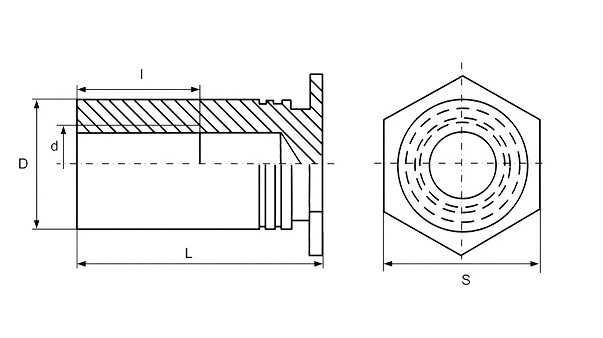

Размерная таблица запрессовочной глухой втулки BSO

d	М3	М3,5	М4	М5
Минимальная толщина листа	1,02	1,02	1,27	1,27
D	4,2	5,39	7,12	7,12
S	4,8	6,4	7,9	7,9

L	6	8	10	12	14	16	18	20	22	25
l	3,2	4	4	5	6,5	6,5	9,5	9,5	9,5	9,5
