Мелкая резьба

Резьба	Шаг резьбы
	Основная резьба	Мелкая резьба
	Основная резьба	мелкая	мелкая 2	супермелкая
М1	0.25	(0.2)	—	—
М1.2	0.25	(0.2)	—	—
М1.4	0.3	(0.2)	—	—
М1.6	0.35	(0.2)	—	—
М1.8	0.35	(0.2)	—	—
М2	0.4	(0.25)	—	—
М2.2	0.45	(0.25)	—	—
М2.5	0.45	(0.35)	—	—
М3	0.5	(0.35)	—	—
М3.5	0.6	(0.35)	—	—
М4	0.7	0.5	—	—
М5	0.8	0.5	—	—
М6	1.0	0.75	0.5	—
М8	1.25	1.0	0.75	0.5
М10	1.5	1.25	1.0	0.75
М12	1.75	1.5	1.25	1.0
М14	2.0	1.5	1.25	1.0
М16	2.0	1.5	—	1.0
М18	2.5	2.0	1.5	1.0
М20	2.5	2.0	1.5	1.0
М22	2.5	2.0	1.5	1.0
М24	3.0	2.0	1.5	1.0
М27	3.0	2.0	1.5	(1.0)
М30	3.5	2.0	1.5	(1.0)
М33	3.5	2.0	1.5	—
М36	4.0	3.0	2.0	1.5
М39	4.0	3.0	2.0	1.5
М42	4.5	(4.0) 3.0	2.0	1.5
М45	4.5	(4.0) 3.0	2.0	1.5
М48	5.0	(4.0) 3.0	2.0	1.5
М52	5.0	(4.0) 3.0	2.0	1.5
М56	5.5	4.0	3.0 (2.0)	1.5
М60	5.5	4.0	3.0 (2.0)	1.5
М64	6.0	4.0	3.0	2.0 (1.5)
М68	6.0	4.0	3.0	2.0 (1.5)

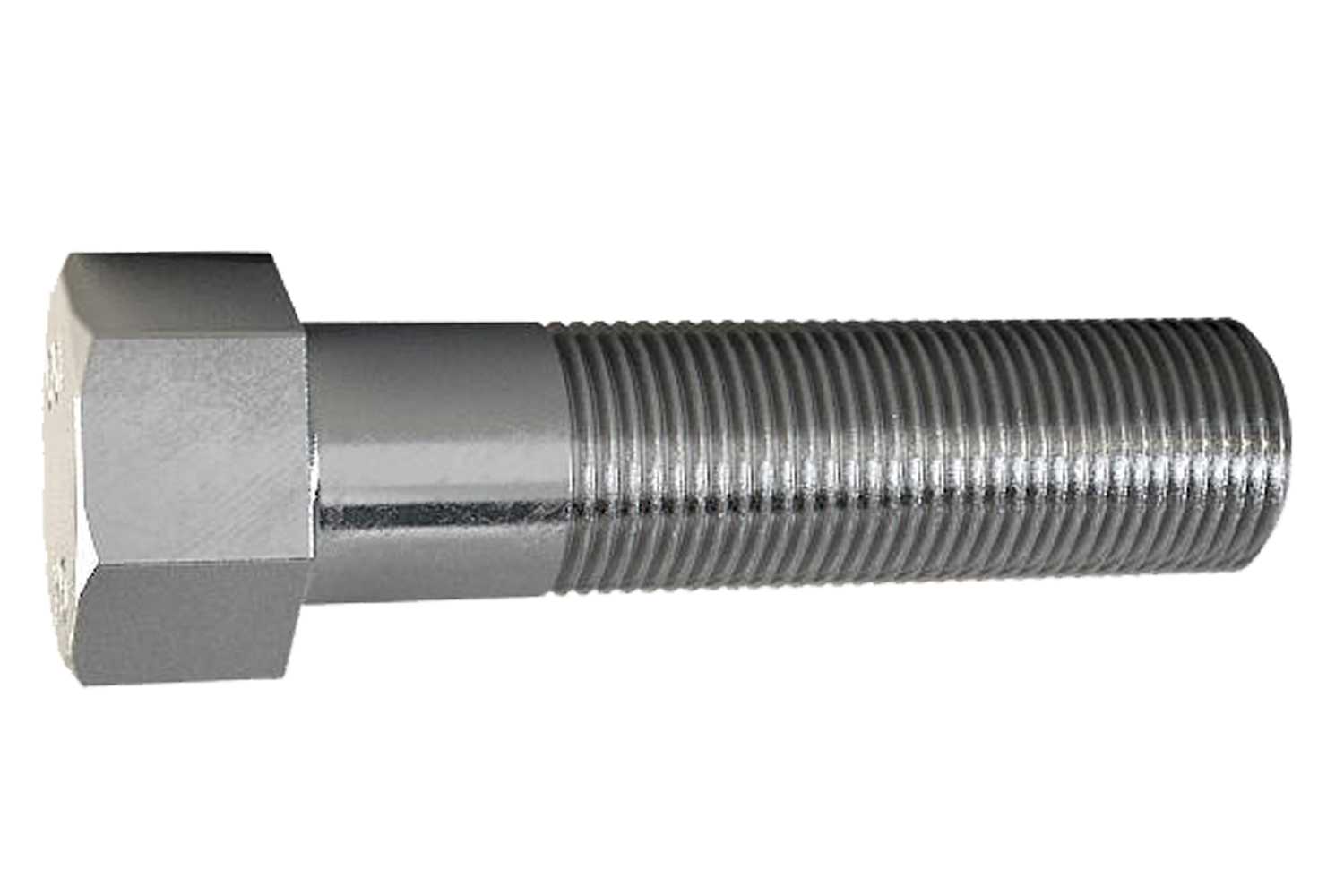

По размеру шага различают резьбу крупную и мелкую. Мелкая резьба характеризуется уменьшенным шагом и увеличенным числом витков на единицу длины метиза. Достоинства метизов с мелкой резьбой:

Повышенная прочность фиксации. Крепеж с мелкой резьбы отличается лучшей устойчивостью на срез и вырыв. Площадь контакта между винтом и гайкой с мелкой резьбой увеличена, концентрация напряжения на витках уменьшена. За счет плавной затяжки нагрузка в соединении распределена более равномерно.
Стабильность при вибрационных нагрузках. Увеличенное число витков позитивно отражается на сцеплении между крепежными элементами. Метизы с мелкой резьбой более устойчивы к самопроизвольному откручиванию.
Герметичность. Болты и винты с мелкой резьбой находят применение в гидравлическом оборудовании, в трубопроводах, где требуется обеспечить защиту креплений от утечки жидкостей и газов под давлением. Каждый новый виток является дополнительным барьером на пути газа или жидкости в креплении.
Использование в тонкостенных конструкциях. Мелкая резьба обладает меньшей глубиной профиля и подходит для соединения деталей из тонколистового металла.
Высокая точность регулировки и усиленное сцепление. Винты с мелкой резьбой востребованы в механизмах часов, музыкальных шкатулок и других изделий.
Повышенная износостойкость. Мелкая резьба удобна для разборных соединений и обладает увеличенным ресурсом соединений.

По геометрическим особенностям различают мелкую резьбу дюймовую, метрическую, трубную цилиндрическую и коническую. Крепеж с мелкой резьбой разного типа находит применение в жилищно-коммунальном хозяйстве, автомобилестроении, приборостроении, авиации, судовой отрасли и других сферах.

Выбор шага резьбы имеет огромное значение для долговечности и герметичности будущих соединений. Для высоких осевых нагрузок лучше подходит крепеж с крупной резьбой и увеличенной толщиной витка. Применение резьбы с мелким шагом актуально в высокотехнологичных сферах, где присутствуют повышенные требования к качеству исполнения соединительных узлов. Цена крепежа с мелкой резьбой выше, поскольку накатка большего числа витков на единицу длины связана с определенными технологическими сложностями. При выборе метизов с мелкой резьбой рекомендуем опираться на техническую документацию, учитывать рабочие нагрузки и условия эксплуатации. Позвоните или оставьте заявку онлайн на сайте и получите консультацию по подбору крепежа для разных задач в компании ПКМ.
