ГОСТ 22035-76

Ближайшее соответствие: DIN 939.

ГОСТ 22035-76
Группа Г32

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШПИЛЬКИ С ВВИНЧИВАЕМЫМ КОНЦОМ ДЛИНОЙ 1.25D

Класс точности А

Конструкция и размеры

СОДЕРЖАНИЕ

Дата введения 1978-07-01

ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 13 августа 1976 г. N 1934

ПРОВЕРЕН в 1983 г. Постановлением Госстандарта от 14.04.83 N 1760 срок действия продлен до 01.01.89*
_______________
* Ограничение срока действия снято по протоколу N 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС N 5-6, 1993 год). — Примечание «КОДЕКС».

ВЗАМЕН ГОСТ 11766-66 в части длины ввинчиваемого резьбового конца

ПЕРЕИЗДАНИЕ (июнь 1987 г.) с Изменениями N 1, 2*, утвержденными в декабре 1978 г., июне 1980 г., апреле 1983 г.; Пост. N 1758 от 14.04.83 (ИУС 2-79, 8-80, 7-83)
_______________
* Соответствует оригиналу. — Примечание «КОДЕКС».

1. Настоящий стандарт распространяется на шпильки с диаметром резьбы от 2 до 48 мм, ввинчиваемые в резьбовые отверстия в деталях из ковкого и серого чугуна.

Допускается применять данные шпильки для ввинчивания в резьбовые отверстия в стальных и бронзовых деталях с относительным удлинением пятикратного образца δ5 менее 8%.

КОНСТРУКЦИЯ И РАЗМЕРЫ

2. Конструкция и размеры шпилек должны соответствовать указанным на чертеже и в табл.1, 2.

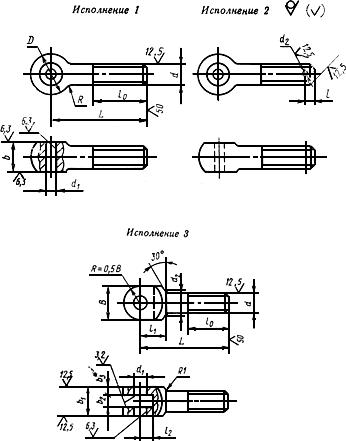

Чертеж

Примечание. Допускается изготовление шпилек с диаметром стержня приблизительно равным среднему диаметру резьбы. В обозначении этих шпилек после слова «Шпилька» следует указывать цифру 2.

Таблица 1

Продолжение табл.1

Примечание. Размеры, заключенные в скобки, применять не рекомендуется.

Таблица 2

Примечания:

1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Знаком Х отмечены шпильки с длиной резьбы гаечного конца l0=l-0.5d-2P.

ОБОЗНАЧЕНИЕ

Пример условного обозначения шпильки с диаметром резьбы d=16 мм, с крупным шагом P=2 мм с полем допуска 6g, с длиной l=120 мм, класса прочности 5.8, без покрытия:

Шпилька M16-6gx120.58 ГОСТ 22035-76

То же, с диаметром стержня, приблизительно равным среднему диаметру резьбы, с мелким шагом P=1.5 мм, класса прочности 10.9, из стали марки 40Х, с покрытием 02 толщиной 6 мкм:

Шпилька 2 М16х1,5-6gx120.109.40X.026 ГОСТ 22035-76

То же, с мелким шагом P=1.5 мм с полем допуска 3p (2) на ввинчиваемом конце, с крупным шагом P=2 мм с полем допуска 6g на гаечном конце, класса прочности 6.6, с покрытием 05:

Шпилька М16х(1.53p(2)/2-6g)x120.66.05 ГОСТ 22035-76

(Измененная редакция, Изм. N 1, N 2).

3. Резьба — по ГОСТ 24705-81, поле допуска 6g — по ГОСТ 16093-81. Допускается поле допуска 6e для шпилек, подвергаемых покрытию, повышенной толщины.

1-3. (Измененная редакция, Изм. N 3).

4. Поверхность гладкой части стержня d1 не обрабатывается при изготовлении шпилек из калиброванного проката.

5. (Исключен, Изм. N 2).

6. Допускается по соглашению между изготовителем и потребителем изготовлять резьбу с натягом по ГОСТ 4608-81 на ввинчиваемом конце шпильки, с указанием об этом в условном обозначении шпильки; маркировать такие шпильки следует на торце гаечного конца арабскими цифрами, обозначающими сортировочную группу резьбы шпильки по ГОСТ 4608-81.

(Измененная редакция, Изм. N 3).

7. Технические требования — по ГОСТ 1759-70.

8. Теоретическая масса шпилек дана в справочных приложениях 1 и 2.

ПРИЛОЖЕНИЕ 1 (справочное)

ПРИЛОЖЕНИЕ 1
Справочное

Примечание. Для определения массы шпилек, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 — для алюминиевого сплава; 0,970 — для бронзы; 1,080 — для латуни.

ПРИЛОЖЕНИЕ 2 (справочное)

ПРИЛОЖЕНИЕ 2
Справочное

Примечание. Для определения массы шпилек, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 — для алюминиевого сплава; 0,970 — для бронзы; 1,080 — для латуни.
